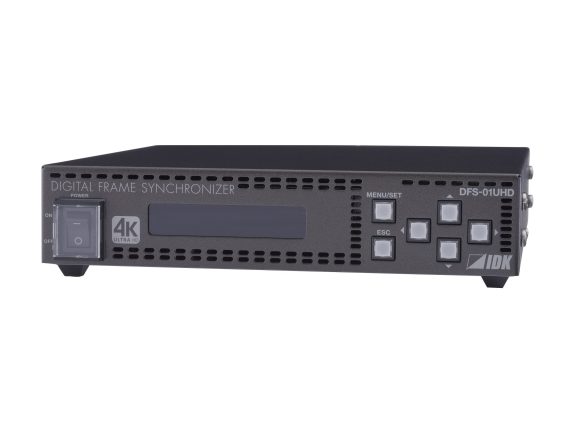

Bộ scaler hình ảnh IDK DFS-01UHD

Tăng giảm tỷ lệ
Độ phân giải lên đến 4K@60 (4:4:4)
Xoay Video
Đồng bộ hóa giữa các DFS

Danh mục: Bộ truyền hình ảnh, Thiết bị ngoại vi AV

Mô tả
Thông số kỹ thuật

Bộ scaler hình ảnh IDK DFS-01UHD

Đặc điểm chính của bộ scaler hình ảnh IDK DFS-01UHD

DFS-01UHD là bộ đồng bộ hóa khung kỹ thuật số 1×1 với bộ chuyển đổi quét.
Đối với đầu vào video, bao gồm 1 đầu vào kỹ thuật số và tín hiệu HDMI hoặc DVI có thể là đầu vào.
Tín hiệu video đầu vào được chuyển đổi và xuất ra ở độ phân giải lên đến 4K@60.
Âm lượng âm thanh có thể được kiểm soát.
Chức năng đồng bộ hóa môi điều chỉnh khoảng cách giữa video và âm thanh.
DFS-01UHD cũng có cổng LAN làm cổng liên lạc để điều khiển để cho phép điều khiển bên ngoài và cài đặt từ xa.

Tính năng sãn có của bộ DFS-01 UHD

Tăng giảm tỷ lệ
Độ phân giải lên đến 4K@60 (4:4:4)
Xoay Video
Đồng bộ hóa giữa các DFS

Bộ scaler hình ảnh IDK DFS-01UHD là bộ truyền hình ảnh chuyên nghiệp giúp trình chiếu hình ảnh trên các hệ thống màn hình ghép tốt nhất

Thông số kỹ thuật

ĐẦU VÀO	ĐẦU RA	THÔNG TIN KHÁC
VIDEO	VIDEO
HDMI / DVI	HDMI / DVI	*TÍNH HIỆU ĐỒNG BỘ NGOÀI (3)**
· 1 Đầu vào · HDMI Màu sâu (*1) / DVI 1.0 · Liên kết đơn TMDS · HDCP 1.4 / 2.2 · CEC (Đi qua) · Mô phỏng EDID · Đầu nối: HDMI nữ Loại A (19 chân)	· 1 Đầu ra · HDMI Màu sâu (*1) / DVI 1.0 · Liên kết đơn TMDS · HDCP 1.4 / 2.2 · CEC (Đi qua) · Đầu nối: HDMI nữ Loại A (19 chân)	· 1 Đầu vào / Đầu ra · ĐỒNG BỘ HÓA, CLK · Cấp độ: TTL · Đầu nối: BNC · Tín hiệu đồng bộ bên ngoài chỉ dành cho DFS-01HD/UHD của IDK
ĐỊNH DẠNG VIDEO	ĐỊNH DẠNG VIDEO	KHOẢNG CÁCH TRUYỀN TÍN HIỆU
· VGA đến WQXGA · 480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (4K@60 (4:4:4)) (*2) · Đồng hồ chấm: 25 MHz đến 300 MHz · Đồng hồ TMDS: 25 MHz đến 300 MHz · Tốc độ dữ liệu TMDS: 0,75 Gbps đến 18 Gbps	· VGA / SVGA / XGA / WXGA (1280×768) / WXGA (1280×800) / Quad-VGA / SXGA / WXGA (1360×768) / WXGA (1366×768) / SXGA+ / WXGA+ / WXGA++ / UXGA / WSXGA+ / VESAHD / WUXGA / QWXGA / WQHD / WQXGA · Vesahd / WUXGA / QWXGA / WQHD / WQXGA đầu ra như giảm trống · 480p / 576p / 720p / 1080i / 1080p / 4K (3840 x 2160) / 4K (4096 x 2160) · Đồng hồ TMDS: 25.175 MHz đến 297 MHz · Tốc độ dữ liệu TMDS: 0,755 Gbps đến 17,82 Gbps	· Đầu vào kỹ thuật 1080p@60: 98,4 ft. (30 m) / 4K@60: 39,4 ft. (12 m) (4) · Công suất kỹ 1080p@60: 98,4 ft. (30 m) / 4K@60: 39,4 ft. (12 m) (4)
ÂM THANH	ÂM THANH
ÂM THAH KỸ THUẬT SỐ	ÂM THAH KỸ THUẬT SỐ	CHỨC NĂNG
· 1 Đầu vào · PCM tuyến tính đa kênh lên đến 8 kênh · Tần số lấy mẫu: 32 kHz đến 192 kHz · Kích thước mẫu: 16 bit đến 24 bit · Mức tham chiếu: -20 dBFS · Mức đầu vào tối đa: 0 dBFS · Đầu nối: HDMI nữ Loại A (19 chân)	· 1 Đầu ra · PCM tuyến tính đa kênh lên đến 8 kênh · Tần số lấy mẫu: 32 kHz đến 192 kHz · Kích thước mẫu: 16 bit đến 24 bit · Đầu nối: HDMI nữ Loại A (19 chân)	· Chuyển động thích ứng Interlace / Chuyển đổi lũy tiến · Kiểm soát tỷ lệ khung hình · Xoay video (5) · Lật video · Điều chỉnh hình ảnh (độ sáng, độ tương phản, vị trí, kích thước (6)) · Tất cả các thiết đặt có sẵn trên trình duyệt Web · Điều chỉnh mức âm thanh · Đồng bộ hóa môi (tối đa 16 khung hình) · Bộ nhớ đặt trước (16 kỷ niệm) / Bộ nhớ cuối cùng · Chống tuyết (7) · Đặt lại kết nối (8) · Khóa hoạt động · Kiểm tra sức khỏe
ĐIỀU KHIỂN BÊN NGOÀI
LAN		TỔNG QUÁT
· 1 Cổng · 10Base-T, 100Base-TX, 1000Base-TX (Tự động phủ định), Tự động MDI/MDI-X · Đầu nối: RJ-45		· Công suất: 100-240 VAC ± 10%, 50Hz / 60Hz ± 3Hz · Công suất tiêu thụ: Khoảng 20 Watts · Kích thước: 8.27″ x 1.73″ x 9.84″ / 210 mm (W) x 44 mm (H) x 250 mm (D) · Kích thước giá đỡ: 1/2U (không bao gồm hình chiếu) · Trọng lượng: 4,18 lbs / 1,9kg · nhiệt độ · Hoạt động: 32 ° F đến 104 ° F / 0 ° C đến + 40 ° C · Lưu trữ: -4 ° F đến + 176 ° F / -20 ° C đến + 80 ° C · Độ ẩm: Hoạt động / Lưu trữ 20% đến 90% (không ngưng tụ)

*GHI CHÚ

(*1) 30 bit / pixel (10 bit / thành phần) Deep Color được hỗ trợ trong khi x.v.Color, 3D, ARC và HEC không được hỗ trợ. Định dạng 4K: 24 bit / pixel (8 bit / thành phần) được hỗ trợ.
(*2) Hỗ trợ tối đa 4K@30Hz được hỗ trợ.
(*3) Không hỗ trợ định dạng video 1080i.
(*4) Khoảng cách cáp tối đa thay đổi tùy thuộc vào các thiết bị được kết nối và được đo trong các điều kiện sau:
- 1080p@60: khi cáp AWG 24 của IDK được sử dụng và tín hiệu của 1080p@60 24 bit / pixel (8 bit / thành phần) là đầu vào hoặc đầu ra.
- 4K@60 : khi cáp được hỗ trợ 18 Gbps của IDK được sử dụng và tín hiệu của 4K@60 24 bit / pixel (8 bit / thành phần) là đầu vào hoặc đầu ra. Khoảng cách cáp tối đa phụ thuộc vào các thiết bị được kết nối. Khoảng cách có thể không được mở rộng với một số kết hợp thiết bị, phương pháp cáp hoặc cáp của nhà sản xuất khác. Video có thể bị làm phiền hoặc có thể không được xuất ngay cả khi tín hiệu nằm trong phạm vi được đề cập ở trên.
(*5) Các định dạng và độ phân giải 4K vượt quá 165 MHz chỉ hỗ trợ xoay video 180 độ.
(*6) Bạn có thể điều chỉnh kích thước khi cài đặt xoay video là 0 hoặc 180 độ.
(*7) Tính năng chống tuyết tự động khắc phục tiếng ồn tuyết là một triệu chứng cụ thể của tín hiệu tuân thủ HDCP và chủ yếu xảy ra khi khởi động. Tính năng này không hoạt động khi tiếng ồn tuyết đã xảy ra trong quá trình khởi động hoặc khi nó xảy ra do tình trạng xấu của đường truyền.
(*8) Đối với các hệ thống kỹ thuật số, một số vấn đề, chẳng hạn như lỗi xác thực HDCP, thường có thể được khôi phục bằng cách ngắt kết nối vật lý và kết nối lại cáp kỹ thuật số. Tuy nhiên, tính năng Đặt lại kết nối sẽ tự động khắc phục các sự cố này mà không cần phải cắm và rút cáp một cách vật lý. Nó tạo ra tình trạng tương tự như thể cáp bị ngắt kết nối vật lý và kết nối lại. Tính năng này chỉ hoạt động cho đầu ra của DFS. Nếu các thiết bị khác được kết nối giữa thiết bị đầu ra và chìm của DFS, tính năng này có thể không hợp lệ.
