Bộ điều khiển nút bấm IDK SWC-2000

Bộ điều khiển nút bấm IDK SWC-2000

Cấu hình hệ thống của Bộ điều khiển nút bấm IDK SWC-2000

Bộ điều khiển nút bấm IDK SWC-2000 là bộ điều khiển từ xa sử dụng nút bấm dùng cho các sản phẩm Sê-ri MSD, Sê-ri FDX và Sê-ri IP-NINJAR.

Là bộ điều khiển từ xa điều khiển các bộ chuyển đổi Ma trận Matrix Switchers, bộ chuyển mạch Multiple Switchers và máy chiếu. SWC-2000 cho phép bật / tắt nguồn máy chiếu và chuyển đổi video của bộ chuyển mạch ma trận từ xa; tắt nguồn bằng phím Standby.

Việc vận hành Bộ điều khiển IDK SW2000 từ xa qua trình duyệt WEB bằng PC và thực hiện bằng các lệnh điều khiển. Lưu ý rằng PC JavaScript phải được sử dụng cho trình duyệt Web.

Bộ điều khiển SWC-2000 có thể điều khiển các thiết bị được kết nối được kết nối qua mạng LAN với IP mặc định của thiết bị là 192.168.1.199 hoặc RS-232C. Khi không sử dụng, nó có thể ở chế độ chờ bằng cách TẮT nút nguồn.

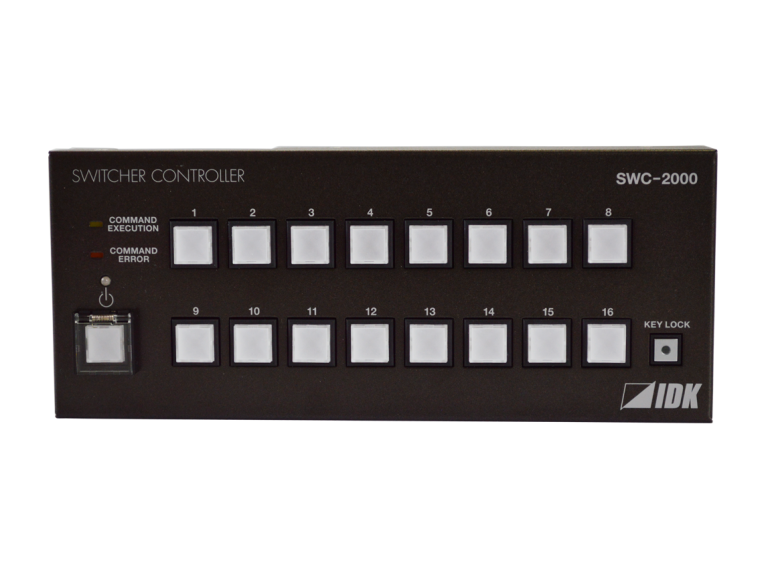

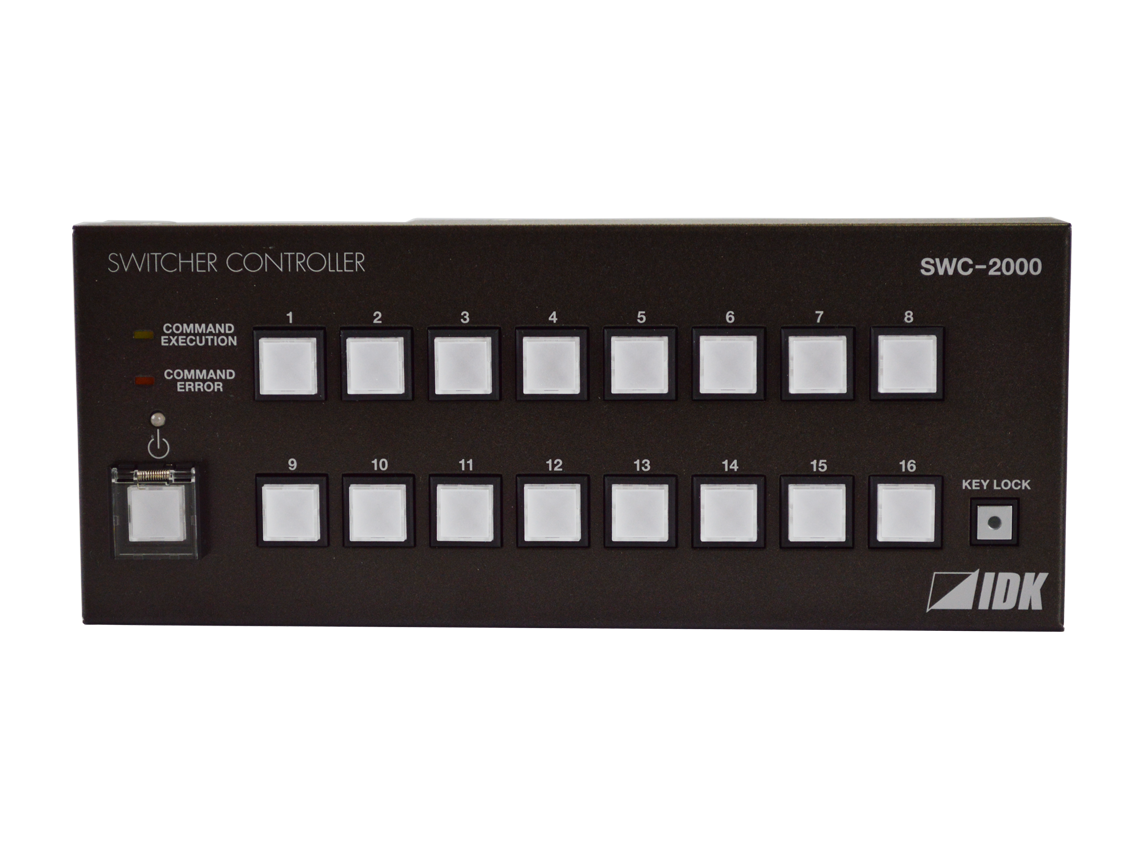

Khi cấu hình SW2000, sau khi đã gán câu lệnh lên được các nút bấm, khi đó có thể kiểm tra trạng thái điều khiển hiện tại bằng LEDs hiển thị trên thiết bị:

• Đèn LED thực hiện lệnh nhấp nháy màu cam: Các lệnh điều khiển đang được thực hiện.
• Đèn LED không sáng: Không có lệnh điều khiển nào được thực hiện.
• Lỗi thông thường:
  • LED nhấp nháy màu đỏ :Lỗi xảy ra trong khi gửi hoặc nhận các lệnh điều khiển
  • Không sáng: Không xảy ra lỗi
• Đèn Nguồn :
  • Đèn màu xanh lục: Đã bật nguồn
  • Đèn màu cam: Đã tắt nguồn
• Nút Standby :
  • Đèn màu xanh lục: Đã bật nguồn
  • Không sáng: Đã tắt nguồn
• Lệnh điều khiển Thực hiện các lệnh điều khiển từ 1 đến nút 16
• Nút Lock ( Khóa) :
  • Đèn màu xanh lục: Đang bị khóa
  • Không sáng: Không khóa

Một ví dụ về ứng dụng hệ thống của SW 2000

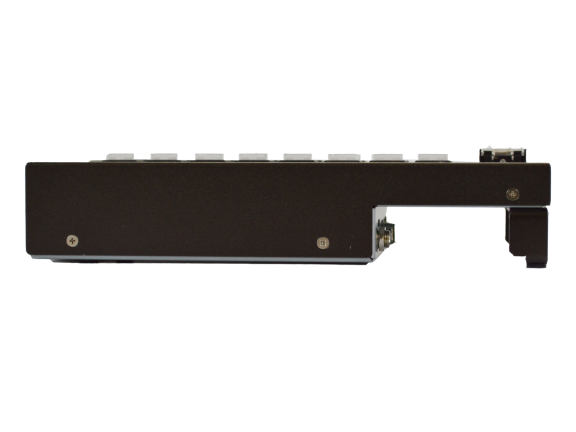

Bộ điều khiển IDK SW2000 có thể được sử dụng trên bàn hoặc gắn vào giá đỡ với bộ Kíts EIA đi kèm thiết bị, với bộ Kits này, có thể gắn được một đến hai thiết bị.
