Thiết bị Matrix Switch IDK MSD-402

4 đầu vào / 2 đầu ra

Độ phân giải lên đến 1080p / qwxga

HDBaseT trực tiếp vào / ra

Description
Thông số kỹ thuật

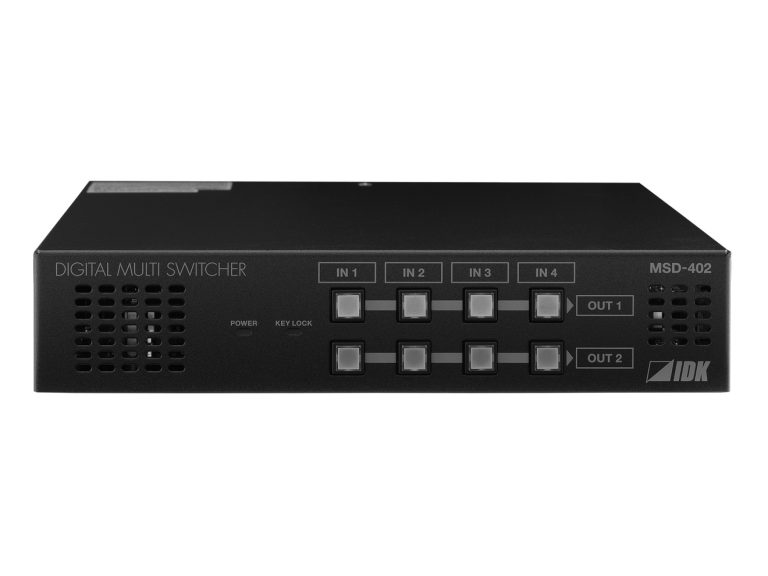

Thiết bị Matrix Switch IDK MSD-402

Thiết bị Matrix Switch MSD-402 của IDK cung cấp 4 đầu vào và 2 đầu ra và có bộ chuyển đổi quét tích hợp.

Đối với đầu vào âm thanh:

Các tín hiệu âm thanh đầu vào sẽ được chuyển thành âm thanh kỹ thuật số và âm thanh tương tự.
Các mức âm thanh của từng đầu vào và đầu ra có thể được đặt riêng lẻ.

Đối với đầu vào video, HDBaseT và HDMI / DVI:

Các tín hiệu video đầu vào sẽ được chuyển đổi sang tín hiệu HDMI / DVI hoặc tín hiệu HDBaseT và xuất ra ở độ phân giải lên đến QWXGA hoặc FHD (1920 x 1080).
Các Tín hiệu video tương tự có thể được đưa vào bằng cách sử dụng thiết bị HDC-TH200 với MSD và cấu hình cho phép chuyển kênh đầu vào từ xa.

RS-232C và LAN được cung cấp dưới dạng cổng giao tiếp cho giao tiếp điều khiển bên ngoài để cho phép bạn đặt menu từ xa.

Giao tiếp LAN hai chiều được hỗ trợ cho đầu vào / đầu ra HDBaseT. Hỗ trợ giải pháp kiểm soát byod của IDK, IQ Control.

Thông số kỹ thuật

ĐẦU VÀO	ĐẦU RA	ÂM THANH
VIDEO	VIDEO	KHOẢNG CÁCH TRUYỀN TIN HIỆU
HDMI / DVI	HDMI / DVI	Đầu vào kỹ thuật số
2 đầu vào HDMI / DVI 1.0 HDCP 1.4 Liên kết đơn TMDS Đồng hồ TMDS: 25 MHz đến 225 MHz Bộ cân bằng cáp kỹ thuật số tích hợp Giả lập EDID Đầu nối: Nữ HDMI Loại A (19 chân)	1 đầu ra HDMI / DVI 1.0 HDCP 1.4 Liên kết đơn TMDS Đầu nối: Nữ HDMI Loại A (19 chân)	HDMI / DVI: Từ 33 ft./10 m lên đến 99 ft. / 30 m HDBaseT: Lên đến 330 ft./100 m
HDBaseT	HDBaseT	Đầu ra kỹ thuật số
2 đầu vào HDMI / DVI 1.0 HDCP 1.4 Đồng hồ TMDS: 25 MHz đến 225 MHz Giả lập EDID Đầu nối: RJ-45 Cáp: Cat5e UTP / STP, Cat 6 UTP / STP, cáp CAT.5E HDC	1 đầu ra HDMI Màu sâu / DVI 1.0 HDCP 1.4 Đầu nối: RJ-45 Cáp: Cat5e UTP / STP, Cat 6 UTP / STP, cáp CAT.5E HDC	HDMI / DVI: Tối đa. 16,4 ft./5 m HDBaseT: Lên đến 330 ft./100 m
Định dạng Video	Định dạng Video	Chức năng
		Công cụ chuyển đổi quét
VGA sang QWXGA · WUXGA / QWXGA chỉ được hỗ trợ với việc giảm khoảng trống 480i, 480p, 576i, 576p, 720p, 1080i, 1080p	VGA, SVGA, XGA, WXGA (1280 × 768), WXGA (1280 × 800), Quad-VGA, SXGA, WXGA (1360 × 768), WXGA (1366 × 768), SXGA +, WXGA +, WXGA ++, UXGA, WSXGA +, VESA1080, WUXGA, QWXGA · VESA1080 / WUXGA / QWXGA chỉ được xuất ra khi giảm khoảng trống 480i, 480p, 576i, 576p, 720p, 1080i, 1080p	Kiểm soát tỷ lệ khung hình Điều chỉnh hình ảnh (độ sáng, độ tương phản, vị trí hiển thị, kích thước hiển thị) Chuyển mạch liền mạch (* 7) Hình ảnh trong hình (PinP)
ÂM THANH	ÂM THANH
Âm thanh ký thuật số	Âm thanh ký thuật số	Khác
4 đầu vào PCM tuyến tính đa kênh lên đến 8 kênh Tần số lấy mẫu: 32 kHz đến 192 kHz Bit mẫu: 16 bit đến 24 bit Mức tham chiếu: -20 dBFS Mức đầu vào tối đa: 0 dBFS Kết nối: Nữ HDMI Loại A (19 chân), RJ-45	2 đầu ra PCM tuyến tính đa kênh lên đến 8 kênh Tần số lấy mẫu: 32 kHz đến 192 kHz Bit mẫu: 16 bit đến 24 bit Mức tham chiếu: -20 dBFS Mức đầu ra tối đa: 0 dBFS Đầu nối: Nữ HDMI Loại A (19 chân), RJ-45	Tất cả các cài đặt chức năng thông qua trình duyệt Tự động phát hiện và chuyển đổi đầu vào Điều chỉnh âm lượng (âm lượng của các cổng đầu vào và đầu ra có thể được đặt riêng biệt) Bộ nhớ điểm chéo (lưu trữ cho 9 cài đặt) Bộ nhớ đặt trước (16 cài đặt và cài đặt khởi động) Kỉ niệm cuối Chống tuyết Đặt lại kết nối Khóa hoạt động
		KIỂM SOÁT BÊN NGOÀI
	Âm thanh tương tự	Kiểm soát đầu vào
	2 đầu ra Tín hiệu cân bằng âm thanh nổi LR và tín hiệu không cân bằng Tín hiệu cân bằng · Trở kháng đầu ra: 100 Ω · Mức tham chiếu: -4 dBu · Tối đa mức đầu ra: +16 dBu Tín hiệu không cân bằng · Trở kháng đầu ra: 50 Ω · Mức tham chiếu: -10 dBu · Tối đa mức đầu ra: +10 dBu Đầu nối: Khối đầu cuối (5 chân)	1 cổng / RS-232C · Đầu nối: Khối đầu cuối (3 chân) 1 cổng / LAN (8 kết nối) · 10Base-T (Phủ định tự động), 100Base-TX (Phủ định tự động), MDI tự động / MDI-X · Đầu nối: RJ-45
		Kiểm soát đầu ra
		Chuyển kênh đầu vào từ xa trên HDC-TH200 thông qua HDBaseT
		THÔNG TIN KHÁC
		Chung
		Nguồn: 100-240 VAC ± 10%, 50 Hz / 60 Hz ± 3 Hz Đầu ra: 12 VDC 3 A (bộ cấp nguồn được cung cấp) Công suất tiêu thụ: Khoảng 29 watt Kích thước: 8.27 ″ x 1.73 ″ x 9.84 ″ / 210 mm (W) x 44 mm (H) x 250 mm (D) Trọng lượng: 4,19 lbs. xấp xỉ. / 1,9 kg Nhiệt độ · Hoạt động: 32 ° F đến 104 ° F / 0 ° C đến + 40 ° C · Bảo quản: -4 ° F đến + 176 ° F / -20 ° C đến + 80 ° C · Độ ẩm: Vận hành / Lưu trữ 20% đến 90% (không ngưng tụ)
