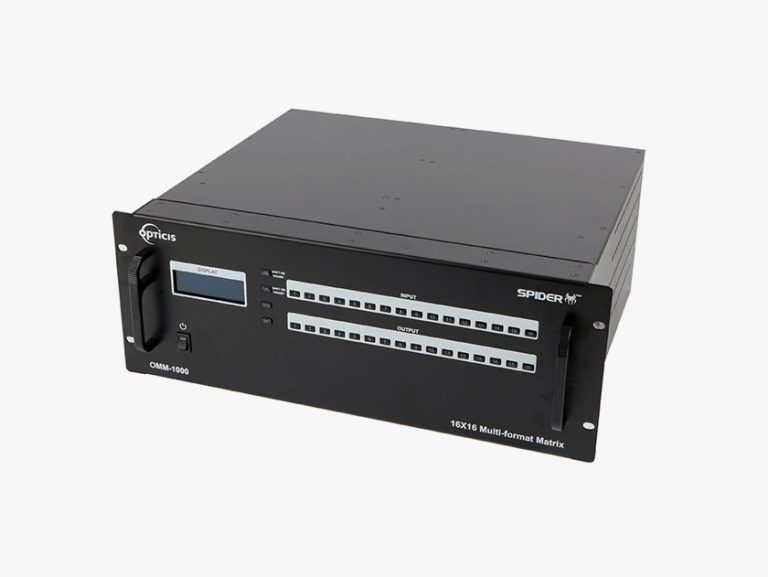

Bộ điều khiển hình ảnh Matrix Switch OPTICIS OMM-1000

16 đầu vào và đầu ra DVI, HDMI, SDI

Hỗ trợ 3 kiểu quản lý EDID

Danh mục: Thiết bị Matrix Switch Từ khóa: matrix switch

Mô tả
Thông số kỹ thuật

Mô tả sản phẩm Bộ điều khiển hình ảnh Matrix Switch OPTICIS OMM-1000

Thiết bị Matrix Switch OMM-1000 của OPTICIS cho phép chuyển đổi tối đa 16 nguồn DVI / HDMI / SDI khác nhau sang 16 màn hình Digital Signage khác nhau. Nó có thể được cấu hình bằng 4 thẻ đầu vào và đầu ra và mỗi thẻ có 4 cổng đầu vào và đầu ra. Trong trường hợp thẻ DVI liên kết kép (DDVI-2EI / DDVI-2EO), nó bao gồm 2 cổng, do đó cấu hình cho các kênh đầu vào và đầu ra là từ 2×2 đến 8×8.

Tính năng của Bộ điều khiển hình ảnh Matrix Switch OPTICIS OMM-1000

Có thể cấu hình lên đến 16 đầu vào và đầu ra DVI, HDMI, SDI.
Mỗi thẻ có 4 cổng đầu vào hoặc 4 cổng đầu ra và 4 thẻ có thể được lắp vào các khay đầu vào và đầu ra.
- DVI liên kết kép hỗ trợ đầu vào và đầu ra 2 x 2 đến 8 x8.
Có thẻ đầu vào và đầu ra DVI điện tử, DVIU liên kết kép, HDMI, SDI và DVI quang học.
Tuân theo DDC / HDCP (Chỉ thẻ DVI điện, DVI liên kết kép và HDMI).
Hỗ trợ lên đến WUXGA (1920×1200) ở tỷ lệ làm mới 60Hz cho DVI liên kết đơn, WQXGA (2560×1600) ở tỷ lệ làm mới 60Hz cho DVI liên kết kép hoặc 1080p ở 60Hz cho HDMI và SDI.
Hỗ trợ 3 chế độ quản lý EDID:
- Chế độ mặc định.
- Chế độ trộn tự động.
- Chế độ sao chép đầu ra
Hỗ trợ các phương pháp kiểm soát khác nhau:
- Điều khiển bằng nút bấm
- Đầu vào lệnh (Chẳng hạn như Hyper terminal của RS-232 và Telnet của TCP / IP)
- Điều khiển bảng điều khiển web (TCP / IP)
- Chương trình PC bằng RS-232 và UDP
Hoạt động với bộ mở rộng quang OPTICIS DVI, HDMI và SDI để mở rộng tín hiệu dài.
Có nhà cung cấp năng lượng kép để thay thế nóng và chia sẻ tải.
Trang bị thẻ nhiều người xem để sử dụng trong các hệ thống giám sát khác nhau.
Cung cấp chức năng chẩn đoán để xử lý sự cố nhanh chóng.
Cung cấp chế độ cài đặt trước để lưu và tải định tuyến hiện tại.
Có đầu ra máy phát video và đầu ra giám sát để cài đặt dễ dàng.

Xem thêm Thiết bị Matrix Switch IDK MSD-S51

Thông số kỹ thuật

General Specifications
	Parameter		Specifications
Electrical	Signal type		DVI: TMDS HDMI: TMDS SDI: SMPTE 424M/292M/259M
	Connectors		DVI: 24-pin DVI-I HDMI: HDMI A type SDI: BNC type
	Supporting resolution		DVI: VGA (640×480) ~ WUXGA (1920×1200), WQXGA (2560×1600, only Dual link), 480i~ 1080i and 1080p HDMI: VGA (640×480) ~ WUXGA (1920×1200), 480i~1080i and 1080p SDI: SD ~ 1080p
	Power Consumption
Optical	Optical Connector		SC connectors (DVI only)
	Laser Diodes in Output Cards		Multi-mode VCSEL (Vertical Cavity Surface Emitting Laser)
	Photo Diodes in Input Cards		PIN-PD
Mechanical	Weight		< 11Kg (Single power) < 12 Kg (Dual power)
	Dimension		440 x 380 x 178mm

Absolute Maximum Ratings
Parameter		Symbol		Minimum	Maximum	Units
AC Input Voltage		V_CC		90	264	V
Input Frequency		Hz		47	63
Operating Temperature		T_OP		10	40	°C
Storage Temperature		T_S		-30	+70	°C
Storage Relative Humidity		H_S		10	95	%RH
