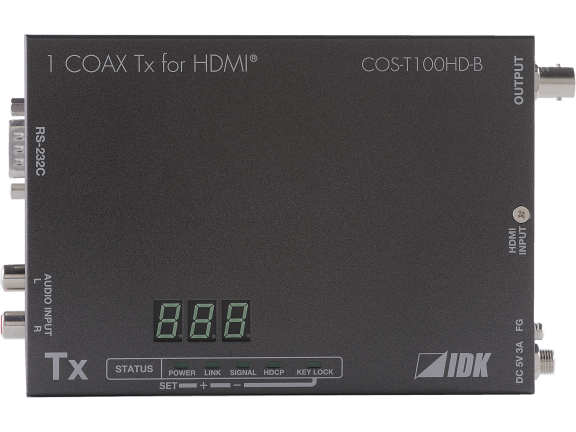

Bộ truyền tín hiệu hình ảnh IDK COS-T100HD-B

Bộ truyền tín hiệu hình ảnh IDK COS-T100HD-B

Hỗ trợ độ phân giải lên đến 1080p / QWXGA (RB)
HDCP 1.4
Mở rộng tối đa 210 m (cáp đồng trục: L-7CHD)
Hỗ trợ âm thanh analog / truyền RS-232C

Categories: Bộ truyền hình ảnh, Thiết bị Extender

Description
Thông số kỹ thuật

Bộ truyền tín hiệu hình ảnh IDK COS-T100HD-B

Bộ truyền tín hiệu hình ảnh IDK COS-T100HD-B sử dụng cáp đồng trục để truyền khoảng cách xa. Tín hiệu video và âm thanh có thể được mở rộng và phân phối bằng cách kết hợp với bộ thu. Nó cũng hỗ trợ giao tiếp hai chiều nối tiếp RS-232C.

* Có thể lựa chọn đầu vào âm thanh kỹ thuật số và đầu vào âm thanh tương tự.
* Thiết bị được tối ưu hóa khi sử dụng cùng thiết bị(COS-R100HD-B).
Bộ truyền tín hiệu hình ảnh IDK COS-T100HD-B dùng tín hiệu kỹ thuật số mở rộng giữa máy phát và máy thu sử dụng một định dạng duy nhất. Do đó, không có thiết bị nào khác có thể được kết nối giữa máy phát và máy thu.

Hình ảnh
- Độ phân giải tối đa QWXGA (RB), 1080p
- HDCP tương thích
- Có thể kéo dài 110 m với cáp L-5CFB
- Cáp HDMI để kết nối với máy phát có thể được kéo dài lên đến 30 m
- Có thể kết nối chuỗi daisy
- Chức năng chống nhiễu
Âm thanh
- Âm thanh tương tự có thể được nhúng vào tín hiệu HDMI
- Âm thanh nhúng HDMI có thể được xuất thành âm thanh analog
Liên lạc
- Có thể giao tiếp hai chiều RS-232C
- Khi được kết nối với chuỗi daisy, có thể truyền hàng loạt đến tất cả các máy thu
- Có thể giao tiếp hai chiều với một bộ thu được chỉ định
Khác
- Chức năng mô phỏng EDID (với chức năng sao chép)
- Chức năng thiết lập lại kết nối
- Tích hợp chức năng đầu ra mẫu thử / âm thử
- Hiển thị trạng thái tín hiệu đầu vào / đầu ra
- Tín hiệu HDMI và tín hiệu nối tiếp có thể được mở rộng bằng một cáp đồng trục
- Phần kết nối bộ chuyển đổi AC trên thân chính được trang bị cơ chế khóa

Thông số kỹ thuật

vật phẩm		Nội dung
tín hiệu đầu vào		1 hệ thống HDMI / DVI 1.0 TMDS liên kết đơn, chức năng mô phỏng EDID tương thích HDCP 1.4 được trang bị đầu nối: HDMI TypeA (19 pin) ・ Female
Tín hiệu đầu ra		Đầu nối tín hiệu kỹ thuật số cho 1 phần mở rộng hệ thống : BNC / 75 Ω
Các định dạng được hỗ trợ		VGA sang QWXGA * WUXGA / QWXGA chỉ hỗ trợ Giảm trắng 480i / 480p / 576i / 576p / 720p / 1080i / 1080p
Độ đậm của màu		24 bit
Đồng hồ chấm		25 MHz đến 165 MHz
Đồng hồ TMDS		25 MHz đến 165 MHz
Cắm và chạy		Hỗ trợ DDC2B (Có thể chọn từ EDID tích hợp / EDID được sao chép từ màn hình / EDID của màn hình được kết nối) * Có thể chọn độ phân giải tối đa cho dữ liệu EDID tích hợp
Đầu vào giọng nói kỹ thuật số		PCM tuyến tính đa kênh Tối đa 8 kênh Tần số lấy mẫu: 32 kHz đến 192 kHz Số lượng bit lượng tử hóa: 16 bit đến 24 bit Mức tham chiếu: -20 dBFS, mức đầu vào tối đa: 0 dBFS
Đầu vào giọng nói tương tự		1 hệ thống Tín hiệu không cân bằng âm thanh nổi L / R Trở kháng đầu vào: 24 kΩ Mức tham chiếu: -10 dBu, Mức đầu vào tối đa: +10 dBu Đầu nối: Giắc cắm chân RCA
Cáp kéo dài	Cáp tương thích	Cáp đồng trục 75Ω cho tín hiệu tần số cao
Cáp kéo dài	Khoảng cách mở rộng tối đa	L-7CHD: 210 m, L-7CFB: 150 m, L-5CFB: 110 m, L-5C2V: 60 m, L-3CFB: 80 m, L-3C2V: 40 m * Khoảng cách kéo dài và chuỗi cúc tùy thuộc vào cáp chất lượng Nó có thể không đáp ứng các thông số kỹ thuật của số lượng đơn vị. Vui lòng sử dụng chiều dài cáp với đủ lề.
Kiểm soát giao tiếp	RS-232C	1 hệ thống đầu nối 9 chân D-sub đực
hàm số		Chức năng chống bão, chức năng thiết lập lại kết nối, chức năng đầu ra mẫu thử / âm thử tích hợp, chức năng hiển thị trạng thái tín hiệu đầu vào / đầu ra
Các thông số kỹ thuật khác	bộ chuyển điện xoay chiêu	Đầu vào: AC ~ 100 V – 240 V ± 10%, 50 Hz / 60 Hz ± 3 Hz Đầu ra: DC 5 V 3 A (với bộ chuyển đổi AC chuyên dụng)
	sự tiêu thụ năng lượng	Khoảng 6 W
	Kích thước bên ngoài	106 (W) x 28 (H) x 150 (D) mm (kích thước một phần tư giá, không bao gồm phần nhô ra)
	đa số	0,5 kg
	nhiệt độ	Phạm vi sử dụng: 0 ° C đến + 40 ° C Phạm vi bảo quản: -20 ° C đến + 80 ° C
	Độ ẩm	Phạm vi sử dụng: 20% đến 90% (nhưng không ngưng tụ) Phạm vi lưu trữ: 20% đến 90% (nhưng không ngưng tụ)
	phụ kiện	Bộ đổi nguồn AC có khóa vặn (1,8 m), kẹp dây, gắn chân cao su x 4
	Lựa chọn	Tấm cố định (FP-100)
