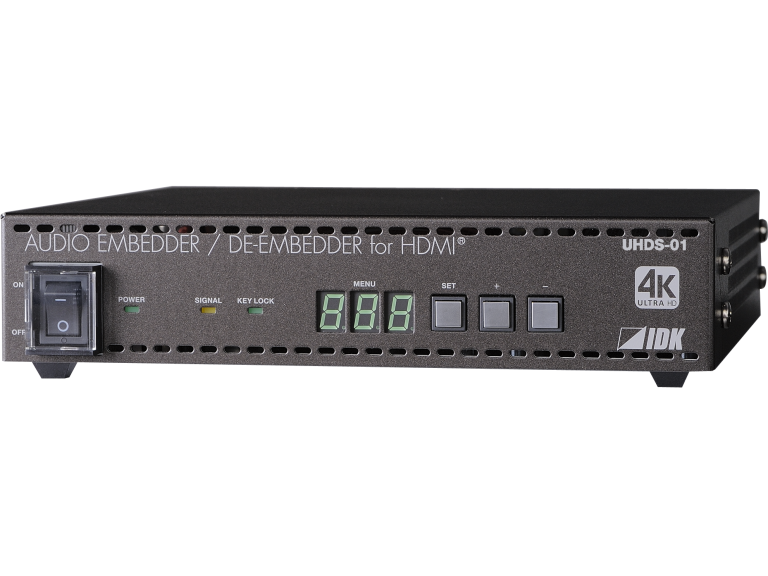

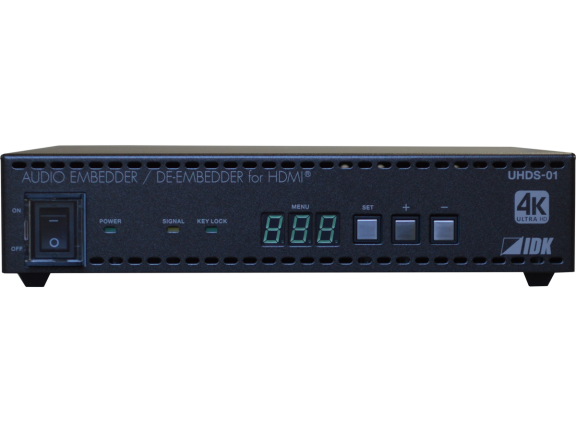

Bộ tách/gộp âm thanh HDMI IDK UHDS-01

Hỗ trợ độ phân giải lên đến 4K @ 60 (4: 4: 4)
HDCP 1.4 / 2.2
Chức năng nhúng giọng nói tương tự
Chức năng diembed bằng giọng nói

Categories: Bộ truyền hình ảnh, Thiết bị Extender

Description
Thông số kỹ thuật

Bộ tách/gộp âm thanh HDMI IDK UHDS-01

Bộ tách/gộp âm thanh HDMI IDK UHDS-01 hỗ trợ độ phân giải 4K @ 60 và HDCP 2.2. Hỗ trợ tín hiệu hình ảnh độ phân giải cao 4K @ 60 với số lượng pixel gấp bốn lần độ phân giải cao Full HD. Ngoài ra, đầu ra HDMI tương thích với HDCP 2.2.

Bộ tách/gộp âm thanh HDMI IDK UHDS-01 có thể được xuất ra bằng cách chuyển đổi âm thanh kỹ thuật số sang âm thanh analog. UHDS-01 cũng có thể chuyển đổi âm thanh analog sang âm thanh kỹ thuật số và trộn nó vào tín hiệu HDMI.

Hình ảnh

- Độ phân giải tối đa 4K @ 60 (4: 4: 4)
- HDCP 1.4 / 2.2 tương thích
- Tương thích với HDR
- Tương thích 3D
- xvColor tương thích
- Khoảng cách cáp tối đa
  1080p @ 60: 40 m
  4K @ 60: 12 m (khi sử dụng cáp hỗ trợ truyền tốc độ cao 18 Gbps)
- Kết nối tầng có thể
- Chức năng chống nhiễu được tích hợp sẵn trên Bộ HDMI IDK UHDS-01

Âm thanh

- Âm thanh analog có thể được gộp vào tín hiệu HDMI
- Âm thanh gộp HDMI có thể được xuất thành âm thanh analog

Chức năng khác

- Chức năng mô phỏng EDID (với chức năng sao chép)
- Được trang bị bộ đệm DDC
- CEC đi qua giữa IN và OUT
- Hiển thị trạng thái tín hiệu đầu vào / đầu ra
- Bộ HDMI IDK UHDS-01 có chức năng thiết lập lại kết nối

Bộ tách/gộp âm thanh HDMI IDK UHDS-01 thường sử dụng kết hợp với các hệ thống màn hình ghép lcd, màn hình LED trong phòng họp, hội thảo, hội nghị…

Thông số kỹ thuật

Số lượng đầu vào		1 hệ thống
Số lượng đầu ra		1 hệ thống
Tín hiệu đầu vào / đầu ra		HDMI / DVI 1.0 TMDS liên kết đơn, tương thích HDCP 1.4 / 2.2, tương thích HDR, tương thích 3D, tương thích xvColor

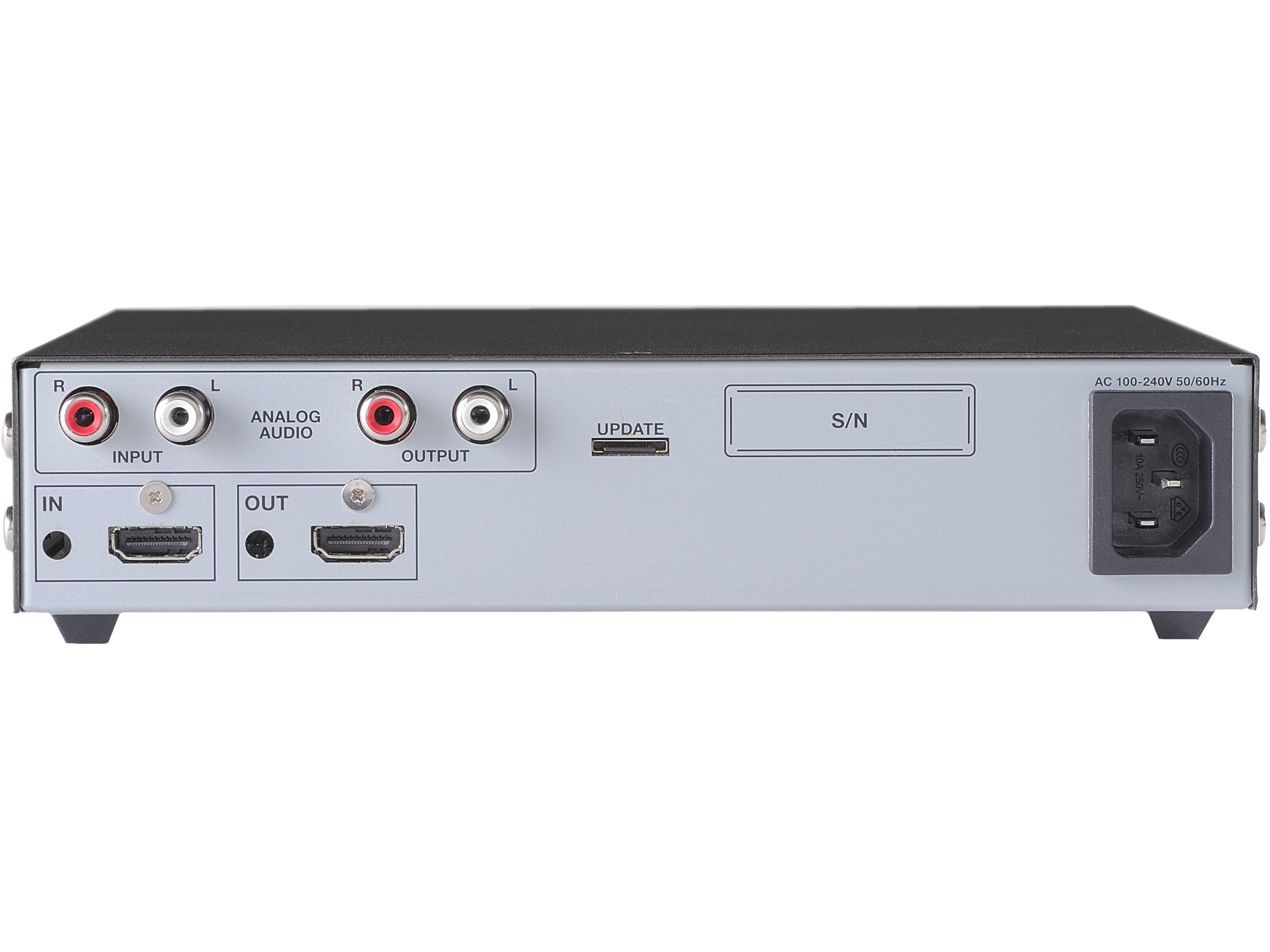

Đầu nối đầu vào / đầu ra		HDMI TypeA (19 chân), cái
Các định dạng được hỗ trợ		VGA ~ 4K 480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K
Độ đậm của màu		24 bit, 30 bit, 36 bit Màu sâu
Đồng hồ chấm		25 MHz đến 600 MHz
Đồng hồ TMDS		25 MHz đến 300 MHz
Tốc độ dữ liệu TMDS		0,75 Gbps đến 18 Gbps
Cắm và chạy		Tương thích DDC2B (Có thể chọn EDID / EDID tích hợp được sao chép từ màn hình / EDID của màn hình được kết nối) * Có thể chọn độ phân giải tối đa cho EDID tích hợp
Đầu vào / đầu ra âm thanh kỹ thuật số		PCM tuyến tính đa kênh Tối đa 8 kênh Tần số lấy mẫu: 32 kHz đến 192 kHz, số bit lượng tử hóa: 16 bit đến 24 bit Mức tham chiếu: -20 dBFS, mức đầu vào / đầu ra tối đa: 0 dBFS
Đầu vào giọng nói tương tự		Tín hiệu không cân bằng âm thanh nổi 1 hệ thống L / R Trở kháng đầu vào: 24 kΩ, mức tham chiếu: -10 dBu, mức đầu vào tối đa: +10 dBu Đầu nối: Giắc cắm chân RCA
Đầu ra âm thanh tương tự		Trở kháng đầu ra tín hiệu không cân bằng L / R âm thanh nổi 1 hệ thống : 75 Ω, mức tham chiếu: -10 dBu, mức đầu ra tối đa: +10 dBu Đầu nối: Giắc cắm chân RCA
Khoảng cách cáp tối đa	Phần đầu vào kỹ thuật số	1080p @ 60: 40 m, 4K @ 60: 12 m
	Phần đầu ra kỹ thuật số	1080p @ 60: 40 m, 4K @ 60: 12 m
hàm số		Chống bão, chuyển đổi A / D / D / A bằng giọng nói, cài đặt bộ đệm DDC, hiển thị trạng thái tín hiệu đầu vào / đầu ra, thiết lập lại kết nối, khóa phím
Các thông số kỹ thuật khác	Điện áp cung cấp điện	AC ~ 100 V –240 V ± 10%, 50 Hz / 60 Hz ± 3 Hz
	sự tiêu thụ năng lượng	Khoảng 8 W
	Kích thước bên ngoài	210 (W) x 44 (H) x 200 (D) mm (EIA half rack 1U, không bao gồm phần nhô ra)
	đa số	1,5 kg
	nhiệt độ	Phạm vi sử dụng: 0 ° C đến + 40 ° C Phạm vi bảo quản: -20 ° C đến + 80 ° C
	Độ ẩm	Phạm vi sử dụng: 20% đến 90% (nhưng không ngưng tụ) Phạm vi lưu trữ: 20% đến 90% (nhưng không ngưng tụ)
	phụ kiện	Dây nguồn (1,8 m), kẹp dây x 2, gắn chân cao su x 4
