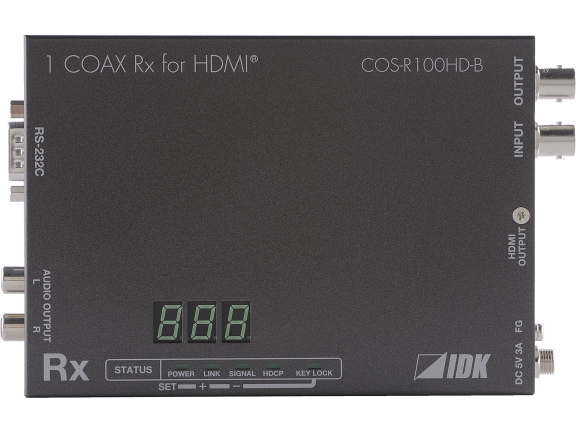

Bộ nhận tín hiệu hình ảnh IDK COS-R100HD-B
Liên hệ
- Hỗ trợ độ phân giải lên đến 1080p / QWXGA (RB)
- HDCP 1.4
- Mở rộng tối đa 210 m (cáp đồng trục: L-7CHD)
- Kết nối chuỗi daisy
- Hỗ trợ âm thanh analog / truyền RS-232C
Bộ nhận tín hiệu hình ảnh IDK COS-R100HD-B sử dụng cáp đồng trục để truyền tín hiệu hình ảnh hay âm thanh đi xa. Thiết bị này tương thích với chuỗi daisy và có thể mở rộng và phân phối tín hiệu video và âm thanh bằng cách kết hợp với bộ đẩy, chỉ cần một bộ truyền bạn có thể mở rộng rất nhiều điểm thu. Nó cũng hỗ trợ giao tiếp điều khiển hai chiều nối tiếp RS-232C.
* Bộ nhận tín hiệu hình ảnh IDK được tối ưu hóa khi sử dụng cùng thiết bị truyền tín hiệu hình ảnh (COS-T100HD-B).
* Bộ nhận tín hiệu hình ảnh IDK truyền tín hiệu kỹ thuật số mở rộng giữa bộ truyền và bộ nhận sử dụng một định dạng duy nhất. Do đó, không có thiết bị nào khác có thể được kết nối giữa bộ truyền và bộ nhận.
- Hình ảnh
- Độ phân giải tối đa QWXGA (RB), 1080p
- HDCP tương thích
- Có thể kéo dài 110 m với cáp L-5CFB
- Cáp HDMI để kết nối với máy phát có thể được kéo dài lên đến 30 m
- Có thể kết nối chuỗi daisy
- Chức năng chống nhiễu
- Âm thanh
- Âm thanh tương tự có thể được nhúng vào tín hiệu HDMI
- Âm thanh nhúng HDMI có thể được xuất thành âm thanh analog
- Liên lạc
- Có thể giao tiếp hai chiều RS-232C
- Khi được kết nối với chuỗi daisy, có thể truyền hàng loạt đến tất cả các máy thu
- Có thể giao tiếp hai chiều với một bộ thu được chỉ định
- Khác
- Chức năng mô phỏng EDID (với chức năng sao chép)
- Chức năng thiết lập lại kết nối
- Tích hợp chức năng đầu ra mẫu thử / âm thử
- Hiển thị trạng thái tín hiệu đầu vào / đầu ra
- Tín hiệu HDMI và tín hiệu nối tiếp có thể được mở rộng bằng một cáp đồng trục
- Phần kết nối bộ chuyển đổi AC trên thân chính được trang bị cơ chế khóa
CÔNG TY CỔ PHẦN ĐẦU TƯ HCOM
Thành lập ngày 03 tháng 12 năm 2010 với đội ngũ nhân sự hơn 30 kỹ sư, cử nhân CNTT, Điện tử viễn thông.
Cty CPĐT HCOM là đơn vị Tích hợp hạng tầng CNTT, xây dựng, tích hợp giải pháp Công nghệ cho thành phố thông minh, trung tâm điều hành, trung tâm điều khiển, lắp đặt màn hình LCD, LED các phòng họp, hội trường tại Việt Nam.
HCOM là đối tác Phân phối độc quyền, đối tác phân phối Dự án, Bán lẻ của các hãng Datapath UK, Adder UK, IDK Japan, Lusem Korea, LG Korea, Samsung Korea
Thông số kỹ thuật
| tín hiệu đầu vào | Đầu nối tín hiệu kỹ thuật số cho 1 phần mở rộng hệ thống : BNC / 75 Ω | |
| Tín hiệu đầu ra | 1 hệ thống Đầu nối tín hiệu kỹ thuật số cho chuỗi daisy : BNC / 75 Ω 1 hệ thống HDMI / DVI 1.0 TMDS liên kết đơn, đầu nối tương thích HDCP 1.4 : HDMI TypeA (19 pin) ・ Female |
|
| Các định dạng được hỗ trợ | VGA sang QWXGA * WUXGA / QWXGA chỉ hỗ trợ Giảm trắng 480i / 480p / 576i / 576p / 720p / 1080i / 1080p |
|
| Độ đậm của màu | 24 bit | |
| Đồng hồ chấm | 25 MHz đến 165 MHz | |
| Đồng hồ TMDS | 25 MHz đến 165 MHz | |
| Cắm và chạy | Hỗ trợ DDC2B (Có thể chọn từ EDID tích hợp / EDID được sao chép từ màn hình / EDID của màn hình được kết nối) * Có thể chọn độ phân giải tối đa cho dữ liệu EDID tích hợp |
|
| Đầu ra âm thanh kỹ thuật số | PCM tuyến tính đa kênh Tối đa 8 kênh Tần số lấy mẫu: 48 kHz Số bit lượng tử hóa cố định : 24 bit Mức tham chiếu cố định : -20 dBFS, mức đầu ra tối đa: 0 dBFS |
|
| Đầu ra âm thanh tương tự | 1 hệ thống Tín hiệu không cân bằng âm thanh nổi L / R Trở kháng đầu ra: 75 Ω Mức tham chiếu: -10 dBu, Mức đầu ra tối đa: +10 dBu Đầu nối: Giắc cắm chân RCA |
|
| Cáp kéo dài | Cáp tương thích | Cáp đồng trục 75Ω cho tín hiệu tần số cao |
| Khoảng cách mở rộng tối đa | L-7CHD: 210 m, L-7CFB: 150 m, L-5CFB: 110 m, L-5C2V: 60 m, L-3CFB: 80 m, L-3C2V: 40 m * Khoảng cách kéo dài và chuỗi cúc tùy thuộc vào cáp chất lượng Nó có thể không đáp ứng các thông số kỹ thuật của số lượng đơn vị. Vui lòng sử dụng chiều dài cáp với đủ lề. |
|
| Kiểm soát giao tiếp | RS-232C | 1 hệ thống đầu nối 9 chân D-sub đực |
| hàm số | Chức năng chống bão, chức năng thiết lập lại kết nối, chức năng đầu ra mẫu thử / âm thử tích hợp, chức năng hiển thị trạng thái tín hiệu đầu vào / đầu ra | |
| Các thông số kỹ thuật khác | bộ chuyển điện xoay chiêu | Đầu vào: AC ~ 100 V – 240 V ± 10%, 50 Hz / 60 Hz ± 3 Hz Đầu ra: DC 5 V 3 A (với bộ chuyển đổi AC chuyên dụng) |
| sự tiêu thụ năng lượng | Khoảng 6 W | |
| Kích thước bên ngoài | 106 (W) x 28 (H) x 150 (D) mm (kích thước một phần tư giá, không bao gồm phần nhô ra) | |
| đa số | 0,5 kg | |
| nhiệt độ | Phạm vi sử dụng: 0 ° C đến + 40 ° C Phạm vi bảo quản: -20 ° C đến + 80 ° C |
|
| Độ ẩm | Phạm vi sử dụng: 20% đến 90% (nhưng không ngưng tụ) Phạm vi lưu trữ: 20% đến 90% (nhưng không ngưng tụ) |
|
| phụ kiện | Bộ đổi nguồn AC có khóa vặn (1,8 m), kẹp dây, gắn chân cao su x 4 | |
| Lựa chọn | Tấm cố định (FP-100) | |
