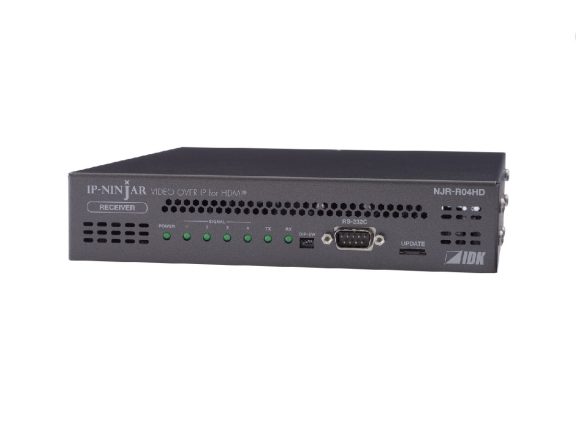

Bộ nhận tín hiệu hình ảnh IDK IP-Ninja NJR-R04HD

·        Đầu nối: LC (sợi quang duplex)

·        HDMI (*1) / DVI 1.0

·        TMDS single link

·        HDCP 1.4

·        Built-in cable EQ

·        EDID Emulation

·        Connector: Female HDMI Type A (19-pin)

·        1 đầu ra

·        Đầu nối: LC (sợi quang duplex)

·        480i, 480p, 576i, 576p, 720p, 1080i, 1080p

·        Độ sâu màu: 24 bit

·        Đồng hồ chấm: 25 MHz đến 165 MHz

·        Đồng hồ TMDS: 25 MHz đến 225 MHz

·        Tốc độ dữ liệu TMDS: 0,75 Gbps đến 6,75Gbps

·        SFP + cho Singlemode: UPC (được khuyến nghị), hỗ trợ SPC, không hỗ trợ APC

·        Singlemode (OS1): up to 6.21 miles / 10 km (*8)

·        Singlemode fiber (OS1): up to 24.85 miles / 40 km (optional) (*8)

·        Tần số lấy mẫu: 32 kHz đến 192 kHz

·        Bit mẫu: 16 bit đến 24 bit

·        Kết nối: HDMI Cái Loại A (19 chân)

·        Đầu nối: D-Sub đực (9 chân)

·        Chỉ dành cho đồng bộ hóa giữa NJR-R04HD của IDK.

·        Cấp độ: TTL

·        Đầu nối: BNC

·        10Base-T, 100Base-TX, 1000Base-TX (Phủ định tự động), Auto MDI / MDI-X

·        Đầu nối: RJ-45

·        Kiểm soát tỷ lệ khung hình

·        Đầu vào: 100-240 VAC ± 10%, 50 Hz / 60 Hz ± 3 Hz

·        Đầu ra: 12 VDC 5 A (Một bộ chuyển đổi AC chuyên dụng được cung cấp)

·        Công suất tiêu thụ: Khoảng 33 watt

·        Kích thước: 8,3 “x 1,7” x 9,8 “/ 210 mm (W) x 44 mm (H) x 250 mm (D)

·        Kích thước giá: cao EIA 1U, rộng nửa giá (Không bao gồm đầu nối và các loại tương tự)

·        Trọng lượng: 4,2 lbs. / 1,9 kg

·        Nhiệt độ

·        Hoạt động: 32 ° F đến 104 ° F / 0 ° C đến +40 ° C

·        Bảo quản: -4 ° F đến +176 ° F / -20 ° C đến +80 ° C

·        Độ ẩm: Vận hành / Lưu trữ 20% đến 90% (không ngưng tụ)

·        (* 2) Nếu NJR-T01UHD hoặc NJR-R01UHD được bao gồm trong hệ thống, UXGA / WUXGA / QWXGA không được hỗ trợ cho đầu vào NJR-T04HD; cùng một định dạng video được áp dụng cho 4 đầu ra của NJR-R04HD.
Nếu chỉ cấu hình NJR-T04HDs và NJR-R04HDs trong hệ thống, tất cả các định dạng bao gồm UXGA / WUXGA / QWXGA đều được hỗ trợ cho đầu vào NJR-T04HD; định dạng video mong muốn có thể được chỉ định cho mỗi đầu ra của NJR-R04HD.

·        (* 3) Khi NJR-T01UHD được kết nối, chỉ định thời CEA-861 được hỗ trợ cho video đầu vào 4K.

·        (* 4) 30 bit / pixel (10 bit / thành phần) Màu sâu chỉ được hỗ trợ cho truyền 1 kênh.

·        (* 5) Âm thanh 8 kênh được hỗ trợ khi chỉ truyền 1 kênh âm thanh đầu vào.

·        (* 6) Giá trị của khoảng cách mở rộng tối đa nhận được khi sử dụng cáp của IDK (AWG 24) và truyền tín hiệu 1080p @ 60 24 bit / pixel (8 bit / thành phần). Khoảng cách mở rộng tối đa phụ thuộc vào các thiết bị được kết nối. Khoảng cách có thể không được kéo dài với một số kết hợp thiết bị, phương pháp đi dây hoặc cáp của nhà sản xuất khác. Video có thể bị nhiễu hoặc có thể không xuất ra được ngay cả khi các tín hiệu nằm trong phạm vi được đề cập ở trên.

·        (* 7) Chúng tôi không khuyến nghị các phương pháp đánh bóng khác, vì nó làm tăng tổn thất khi hoàn vốn.

·        (* 8) Khoảng cách kéo dài tối đa được đo trong các điều kiện sau: Sử dụng sợi được đánh bóng bằng phương pháp được khuyến nghị, không có kết nối với nhau và không vượt quá bán kính uốn cho phép.

·        (* 9) Đối với các hệ thống kỹ thuật số, một số sự cố, chẳng hạn như lỗi xác thực HDCP, thường có thể được khắc phục bằng cách ngắt kết nối vật lý và kết nối lại cáp kỹ thuật số. Tuy nhiên, tính năng Thiết lập lại kết nối sẽ tự động khắc phục những sự cố này mà không cần phải cắm và rút cáp thực tế. Nó tạo ra tình trạng tương tự như khi cáp được ngắt kết nối vật lý và được kết nối lại. Tính năng này chỉ hoạt động đối với đầu ra của NJR. Nếu các thiết bị khác được kết nối giữa đầu ra của NJR và thiết bị chìm, tính năng này có thể không hợp lệ.
